Vorades

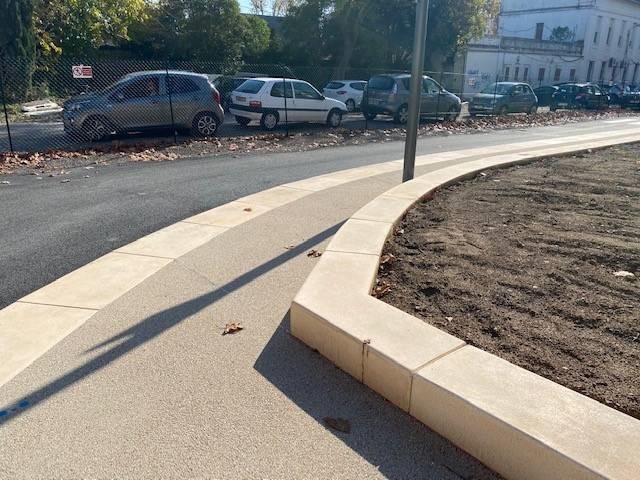

La Sèrie VORADA es una peça de formigó bicapa o monocapa , es la peça que s’instal.la habitualment entre el paviment de trafic de vehicles i l’acera i serveix per protegir als vianants i per dirigir l’aigua de pluja o de neteja. També poden tenir altres funcions com la d’escocell d’arbre, separador de zona enjardinada i altres segons sigui el projecta.
Hi ha varis tipus, tots pensats per usos diferenciats i funcions especifíques, segons es requereixi.
Les vorades de formigó hauran de complir la Norma UNE-EN 1340:2004
“Bordillos prefabricados de hormigón. Especificaciones y métodos de ensayo.”
Ús: Ús Exterior, s’instalen entre el paviment de rodadura o la RIGOLA i el paviment de l’acera.
Mida en planta i gruix
Les característiques geomètriques d’aquesta gamma son:
| Vorada | B | D/A | C/E | Foto | Documentació Tècnica | Télécharger en français |
|---|---|---|---|---|---|---|
| Jardí | 100 ou 50 | 7 | 20 |  | Descarregar | Téléchargez |
| 100 | 15 | 25 | | Descarregar | Téléchargez |
|
| Tauló | 100 | 7 | 20 |  | Descarregar | Téléchargez |
| 100 | 15 | 25 | | Descarregar | Téléchargez |
|
| 100 | 20 | 20 | | Descarregar | Téléchargez |
|
| Fiol Recte/Escossell | 100 | 8 | 20/17 |  | Descarregar | Téléchargez |
| Vorades T-1 | 100 | 10/12 | 20 |  | Descarregar | Téléchargez |
| Vorades T-2 | 100 | 12/15 | 25 | | Descarregar | Téléchargez |
| Vorades T-3 | 100 | 14/17 | 28 | | Descarregar | Téléchargez |
| Vorades T-5 | 80 | 19/22 | 30 | | Descarregar | Téléchargez |
| Vorada T curba T-3 | 75 | 17/14 | 28 |  | Descarregar | Téléchargez |
| Illeta | 50 | 25 | 13/7 |  | Descarregar | Téléchargez |
| Remontable ICS | 50 | 8/28 | 28/16 |  | Descarregar | Téléchargez |
| ICS-60 | 60 | 10/37 | 25/10 | | Descarregar | Téléchargez |
| Remontable Normal | 100 ou 50 | 10/20 | 20/10 |  | Descarregar | Téléchargez |
| GUALS DE PEATONS I VEHICLES | 57 | 40 | 28 |  | Descarregar | Téléchargez |
| Lat T | 60 | 40 | 20 | | Descarregar | Téléchargez |
| Cen T | 60 | 40 | 10 | | Descarregar | Téléchargez |
| *Cen D | 57 | 40 | 10 | | Descarregar | Téléchargez |
| Quai de Bus 28-33 | 100 | 28,5/15 | 33/13 |  | Descarregar | Téléchargez |
| Quai de Bus – Raccords droit et gauche | 100 | 20 | 25 |  | Descarregar | Téléchargez |
| Quai de Bus 40-35 | 100 | 40,5/30 | 35/17 |  | Descarregar | Téléchargez |
| GSS2 | 100 | 38 | 40 |  | Descarregar | Téléchargez |
| DGU | 100 | 17,2/15,5 | 32 |  | Descarregar | Téléchargez |
Composició i mida de l’àrid:
L’àrid no es veu i queda amagat dins la capa d’empremta, son àrids silicis o granítics d’alta resistència al desgast i al trencament. En les bicapa els arids de la capa de base son gruixuts en tal d’augmentar la resistència de la peça i els àrids de la cara vista son àrids fins de gran resistència l desgast,
Acabat superficial: Es un acabat llis de motlle, amb un grau C3 de lliscament (Rd>45) , es a dir apte per exteriors.
