Escaleras de terrazo y hormigón

Los peldaños de terrazo son piezas individuales que, en conjunto, conforman una escalera. Están fabricados como piezas de mortero de cemento vibrado de una sola capa, es decir, monocapa, armadas o no, y se producen a medida para revestir un peldaño estructural. Pueden ser autoportantes o no. Generalmente, las piezas fabricadas por Mosaics Planas 1931 no son autoportantes y se pueden utilizar tanto en interiores como en exteriores.

Al ser piezas fabricadas a medida y según el proyecto, pueden tener multitud de formas en planta (rectangulares, triangulares, curvas, redondas…) y altura. Cada proyecto es diferente y en Mosaics Planas 1931 contamos con un equipo de profesionales que mide las obras y realiza los despieces específicos para que las piezas se adapten a la realidad de cada obra.

También se fabrican los descansillos, con piezas a medida o estándar, los contrahuella (zanquin), las piezas de ojo de escalera… y como complementos, las bandas antideslizantes (para alcanzar la clasificación C3 de deslizamiento), los laterales pulidos y cualquier tipo de pieza o trabajo especial.

Básicamente, los diferenciamos según dos variables:

• Tipo de peldaño (en L a 90º, en L a 83º, de dos piezas o macizos)
• Acabado superficial (liso de molde, tosqueado, pulido o granallado)

Los peldaños de escalera de terrazo o hormigón para uso interior deberán cumplir la Norma UNE-EN 13748-1:2005 “Baldosas de terrazo para uso interior” y el “Complemento Nacional a la Norma UNE-EN 13748-1:2005” de diciembre de 2012, así como la Norma UNE-EN 14843:2008 “Productos prefabricados de hormigón. Escaleras”, dentro del grupo de “Escaleras construidas a partir de peldaños individuales, portantes o no, ensambladas en obra, con por ejemplo, zancas o un pilar central”.

Según el tipo de peldaño requerido y el aspecto visual deseado, debemos dirigirnos al apartado de producto de esta web, que resumimos a continuación:

De hecho, toda la gama de productos que fabricamos permite la fabricación de peldaños, sean de un tipo o de todos los tipos. Por lo tanto, una vez escogida la serie o modelo, podemos determinar qué tipo de peldaño o pieza especial se puede fabricar.

• De una sola pieza en L a 90º

Peldaño formado por una sola pieza en L a 90º, normalmente de 3 cm de espesor estándar. Tanto la longitud como las dimensiones de la huella y la contrahuella se fabrican según el proyecto. Es el tipo más utilizado en edificaciones. La fabricación en una sola pieza garantiza la consistencia del peldaño, la regularidad en la colocación y, al no haber juntas, la limpieza en los acabados y el mantenimiento.

• De una sola pieza en L a 83º

Peldaño similar al anterior, pero formado por una sola pieza en L a 83º, normalmente de 3 cm de espesor estándar. Las dimensiones de la longitud, huella y contrahuella se fabrican según el proyecto. Este tipo de peldaño se utiliza en escaleras donde la huella es insuficiente o pequeña, permitiendo ganar 2 cm de huella al estar el plano vertical de la contrahuella inclinado hacia dentro. El resto de características son iguales al anterior.

• De dos piezas

Peldaño formado por 2 piezas: la horizontal que constituye la huella y la vertical que forma la contrahuella. Las piezas se pueden suministrar encoladas de fábrica o separadas para ensamblar en obra.

Este tipo de peldaño también se utiliza en escaleras donde solo se coloca la pieza de huella o la de contrahuella, algo habitual en estructuras metálicas de soporte. Cuando se coloca únicamente la huella, el espesor suele ser mayor y se fabrica de 3 a 10 cm, siendo lo habitual 5 o 6 cm.

Cuando se instalan ambas piezas, hay que vigilar la línea de unión para que quede lo más definida posible. Por ello se plantean varias soluciones constructivas, como biselar la línea de unión, ocultar la entrega dentro de la contrahuella o alinear la unión con la ranura o los cortes antideslizantes de la contrahuella.

• Peldaño macizo

Peldaño fabricado como un bloque, donde la cara horizontal es la huella y la vertical la contrahuella. Normalmente se utiliza en espacios exteriores y constituye por sí solo toda la estructura de soporte.

Existen 2 sistemas de producción de este tipo de peldaño, principalmente para exteriores:

• Peldaño SCALA de medidas 100x36xht16 cm, fabricado con prensa y con la misma tecnología que las losas y adoquines de hormigón. Se puede fabricar con acabado METROPOLITAN (liso de molde) o HERMITAGE (granallado). Posibilidad de las 3 ranuras antideslizantes en la huella, que también se pueden pintar en color contrastado.

Los colores y acabados se refieren al apartado de losas y adoquines de hormigón.

• Peldaño macizo a medida, fabricado con la tecnología de mobiliario urbano, según proyecto. Se ajustan longitud, huella y contrahuella, y los colores y acabados se consultan en la página de mobiliario urbano.

Habitualmente, los moldes son para escaleras de:

Longitud: 100 – 200 cm
Huella o extensión: 30 – 35 – 40 cm
Contrahuella o altura: 15 – 16 – 17 – 20 cm

Pero se pueden fabricar otras dimensiones según las necesidades de la obra.

• Sistemas antideslizantes

Las escaleras de terrazo pulido tienen una clase de deslizamiento C2 (35< Rd <45). Cuando, por su ubicación, sea necesario cumplir Clase C3 (Rd >45), se requiere la elaboración de algún sistema antideslizante al inicio de la huella para garantizar estos valores.

Estas marcas o líneas en la huella también son útiles como advertencia para personas con deficiencia visual y, en algunos casos, se pueden pintar con un color contrastado para que sean bien visibles. Así, en escaleras con acabado superficial C3 (granallado o de hormigón liso), se elaboran estas líneas con esta finalidad.

• Banda buixardada

Es una banda de 3,7 cm de ancho buixardada que se realiza a 3,7 cm del inicio de la pieza de huella. Al estar nivelada con la superficie y, por tanto, en el mismo plano, no representa desnivel y es fácil de mantener limpia. El contraste visual se acentúa en colores oscuros.

• Ranuras

Este sistema solo se puede utilizar en terrazo monocapa o peldaños de dos piezas, y consiste en 3 ranuras de 8 mm de ancho y 1 mm de profundidad, separadas 5 mm entre sí. La primera ranura se hace a 35 mm del inicio de la huella para garantizar C3.

En terrazos monocapa de dos piezas, estas ranuras se utilizan para ocultar la línea de unión de las piezas y dar la apariencia de una sola pieza (ver apartado de tipos de peldaños de terrazo).

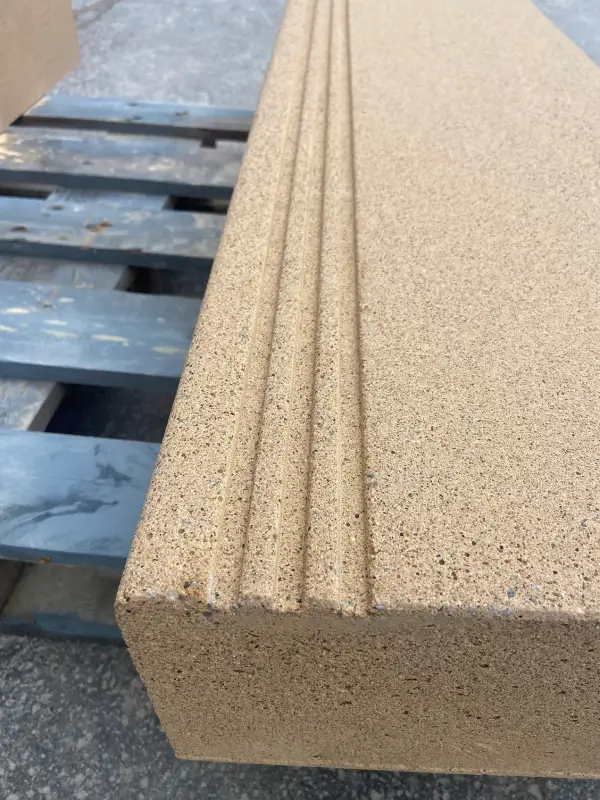

En peldaños macizos exteriores, ya sean fabricados con prensa (tipo SCALA) o mobiliario urbano, se utiliza este sistema, que permite también pintar las ranuras para un mayor contraste visual.

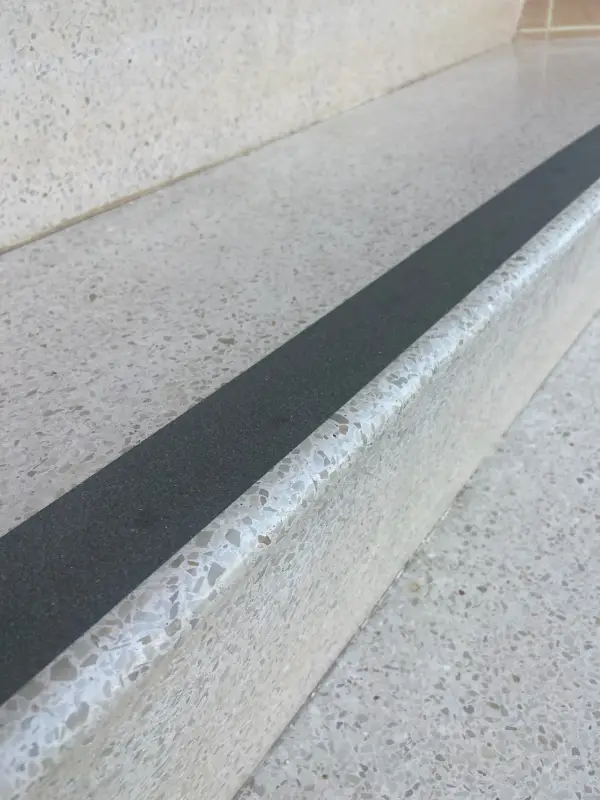

• Banda de carborundo

Consiste en la incrustación de una o varias bandas de carborundo u otro material duro al desgaste, normalmente de 2 cm de ancho, a unos 3 cm del inicio de la huella. Es un sistema que ha perdido popularidad en edificaciones, ya que la banda buixardada es más práctica, limpia, económica y requiere menos mantenimiento, pero aún se sigue utilizando en ciertos espacios, como estaciones de transporte público.

Existen bandas de carborundo en el mercado en forma de tiras adhesivas muy fáciles de aplicar, especialmente útiles en mantenimiento o reparación.

Al igual que en el punto de unión entre el pavimento y la pared se coloca un rodapié de terrazo para proteger el paramento vertical, en las escaleras se realiza lo mismo. Básicamente, existen tres tipos de **zanquín** de escalera: el modelo **saltacaballo**, el **compuesto de dos piezas** y el **a cartabón**.

—

Zanquín saltacaballo

En este caso, se trata de una pieza rectangular con una altura igual a la contrahuella y una longitud de 41 cm. Se instala según el dibujo adjunto.

—

Zanquín compuesto

Se denomina así porque está compuesto por dos piezas de 7 cm de ancho: la de la huella tiene la misma longitud que la parte vista de la huella, y la de la contrahuella tiene la misma altura que esta, tal como se muestra en el dibujo.

—

Zanquín a cartabón

Es una pieza de forma triangular con una altura equivalente a la contrahuella más 7 cm. De esta manera, al llegar al rellano, continúa alineada con la pieza del rodapié de 7 cm.

Consideraciones previas

Antes de realizar la colocación de los peldaños de terrazo, se deben llevar a cabo las siguientes tareas:

• Independientemente del soporte donde se instalarán los peldaños, se debe proceder a la limpieza de cualquier resto de obra o suciedad de la base de apoyo y de las esquinas o aristas.
• Replantear la escalera. Esta se replanteará tramo a tramo (espacio entre dos forjados), teniendo en cuenta:
  • Los dos bordes visibles de la escalera deben quedar perfectamente alineados verticalmente, salvo que el proyecto indique algún tipo de alineación especial, de manera que el plomo de todas las alturas de la escalera esté en el mismo plano vertical. Por ello, se dejará una cuerda o se marcará con láser o similar esta arista exterior.
  • Para la altura de cada peldaño se dividirá la altura total del tramo entre el número de peldaños; es importante que todos los peldaños de un mismo tramo tengan la misma altura. Las piezas se fabricarán con una tolerancia de -2 mm, por lo que serán 2 mm más bajas que el valor calculado anteriormente.

Para evitar errores, se recomienda dibujar la escalera en el borde de la pared.

Se diferenciará la colocación según el tipo de peldaño: de una sola pieza, de dos piezas o peldaños donde solo se instala la huella sin contrahuella.

—

Colocación de peldaño de una sola pieza en L

Tanto si es un peldaño a 90º como no, se debe tener claro que la pieza es autoportante y resiste el peso del tráfico al que será sometida. Procederemos de la siguiente manera:

• Colocación en orden ascendente, de abajo hacia arriba, por cada tramo.
• Si la base es una estructura de hormigón, se aplicará sobre toda la superficie y longitud de la huella un mortero tipo M-4 (mortero pobre), de manera que el peldaño quede completamente macizo. Previamente, la cara posterior de la huella se enlucirá con cemento cola blanco (nunca gris, salvo en escaleras de hormigón gris) para mejorar la adherencia. Se comprobará la planimetría con nivel y la alineación con cuerdas o láser.

• Si la base es metálica o similar, se puede colocar una lámina de goma, espuma o similar para amortiguar diferencias de dilatación y vibración entre el hormigón y el metal. En ningún caso se utilizará yeso, escayola o madera.
• Entre la huella y la contrahuella no se requiere adhesivo; se realizará el rejuntado con la lechada suministrada por Mosaics Planas 1931.
• La cara posterior de la contrahuella se aplicará con cemento cola hasta un máximo de 2 cm. Si hay más espacio entre la base de la estructura y la contrahuella, será necesario recrecer la estructura con hormigón o similar.

• Si la escalera estará expuesta a tráfico de materiales o trabajos, se protegerá adecuadamente frente a golpes o ralladuras en las caras visibles; en el mercado existen sistemas de protección muy adecuados.

—

Colocación de peldaño de terrazo o hormigón de dos piezas

Se procederá de manera similar al caso anterior:

• Colocación en orden ascendente, de abajo hacia arriba, por cada tramo.
• Se confeccionarán 4 puntos de apoyo de la huella, dos en la cara frontal y dos en la cara posterior; sobre estos puntos de unos 10×10 cm se apoyará todo el peldaño. Sobre ellos se aplicará el mortero de adherencia de la pieza, extendido a lo largo del peldaño.
• Si la base es de hormigón, se colocará mortero tipo M-4 en toda la superficie de la base, asegurando que el peldaño quede macizo (evitando ruidos de pieza hueca). Previamente, la cara posterior de la huella puede pintarse con cemento cola blanco (nunca gris) para mejorar la adherencia. Si la base es metálica o similar, se colocará lámina de goma o espuma; nunca yeso, escayola o madera.
• Entre la huella y la contrahuella se colocará un cordón de adhesivo y sellador elástico (Sikaflex 11-C o similar).
• La cara posterior de la contrahuella se aplicará con cemento cola hasta un máximo de 2 cm. Si hay más espacio entre la base y la contrahuella, se recrecerá la estructura con hormigón o similar.
• Si la escalera estará expuesta a tráfico de materiales o trabajos, se protegerá adecuadamente frente a golpes o ralladuras en las caras visibles.

—

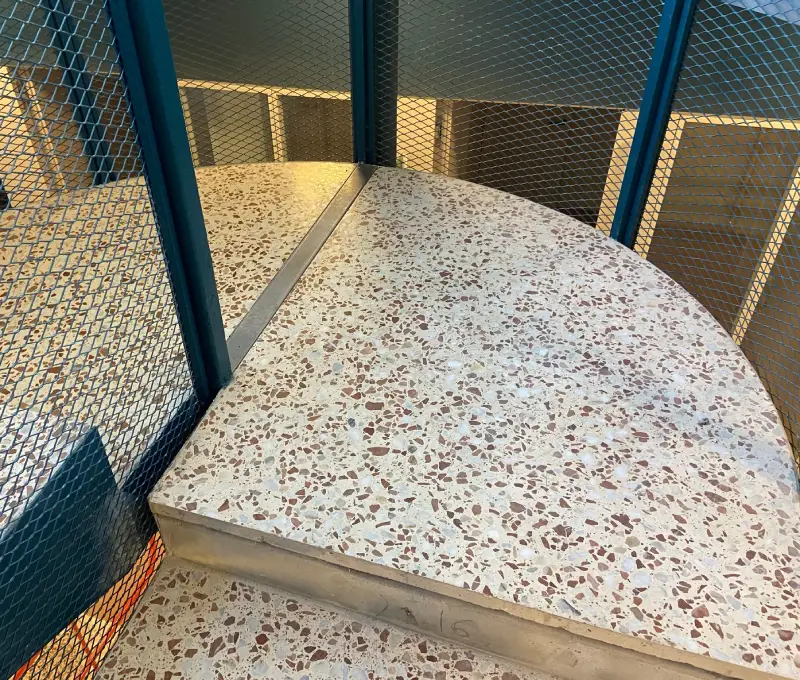

Colocación de peldaño de terrazo formado solo por la huella

Normalmente se coloca sobre soportes metálicos; hay que tener en cuenta que la cara frontal de la huella quedará vista (superior e inferior), salvo que el proyecto incluya algún tipo de L o U para cubrirla.

• Se puede colocar en orden ascendente o descendente.
• Si el soporte es metálico, se debe instalar una lámina plástica o de goma para separar el mortero de la base metálica.
• Colocación de mortero tipo M-4 en toda la superficie de la base de la huella, asegurando que quede maciza. Previamente, la cara inferior de la huella se enlucirá con cemento cola blanco (nunca gris) para mejorar la adherencia.
• Si el soporte no prevé ningún sistema de inmovilización en los ejes horizontal y transversal, se deberá instalar alguna placa o tornillo de retención en la cara inferior de la huella.

—

Notas importantes durante el proceso de instalación:

• Comprobar la planimetría de las piezas; se recomienda una ligera inclinación hacia adelante para facilitar la subida de la escalera y la limpieza.
• Verificar el replanteo en los tres ejes.
• Si la escalera lleva zanquín, se tiene mayor tolerancia en el borde junto a la pared.
• Comprobar que los sistemas de protección son adecuados.
• El último peldaño de cada tramo intermedio o final marcará la contrahuella según la solución prevista en el proyecto.
• No utilizar yeso, escayola ni colas como mortero de adherencia, ya que pueden provocar retracciones y fisuras en los peldaños de terrazo o hormigón.
• Si la base es metálica, tener en cuenta que el hierro vibra y se dilata diferente al hormigón, por lo que las tolerancias deben ser mayores y se debe prever un apoyo de las piezas sin adherencia completa sobre las partes metálicas.

Descargar PDF: Ficha-Peldaño-macizo-Scala-100x36x16

Descargar PDF: Ficha-Peldaño-macizo-Scala-con-ranuras-100x36x16

Descargar PDF: Ficha-Peldaño-terrazo-exterior-2-piezas

Descargar PDF: Ficha-Peldaño-terrazo-exterior-en-L-83

Descargar PDF: Ficha-Peldaño-terrazo-exterior-en-L-90

Descargar PDF: Ficha-Peldaño-terrazo-interior-2-piezas

Descargar PDF: Ficha-Peldaño-terrazo-interior-en-L-83

Descargar PDF: Ficha-Peldaño-terrazo-interior-en-L-90

Descargar PDF: CE-Peldaño-macizo-Scala-100x36x16

Descargar PDF: CE-Peldaño-terrazo-exterior-2-piezas

Descargar PDF: CE-Peldaño-terrazo-exterior-en-L-83

Descargar PDF: CE-Peldaño-terrazo-exterior-en-L-90

Descargar PDF: CE-Peldaño-terrazo-interior-2-piezas

Descargar PDF: CE-Peldaño-terrazo-interior-en-L-83

Descargar PDF: CE-Peldaño-terrazo-interior-en-L-90

Descargar PDF: DP-Peldaño-macizo-Scala-100x36x16

Descargar PDF: DP-Peldaño-terrazo-exterior-2-piezas

Descargar PDF: DP-Peldaño-terrazo-exterior-en-L-83

Descargar PDF: DP-Peldaño-terrazo-exterior-en-L-90

Descargar PDF: DP-Peldaño-terrazo-interior-2-piezas

Descargar PDF: DP-Peldaño-terrazo-interior-en-L-83

Descargar PDF: DP-Peldaño-terrazo-interior-en-L-90

Descargar PDF: Terminología escaleras
